압력 범위 및 안전 구성: 압축기 선택을 위한 현장 엔지니어의 체크리스트

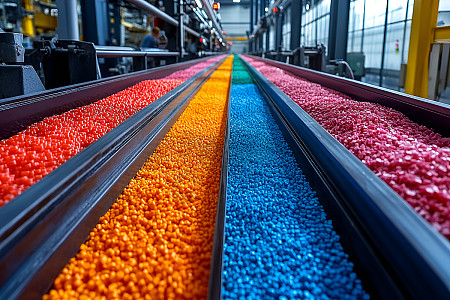

지난 분기에 저는 태국의 한 플라스틱 공장으로 부름을 받았습니다. 그들의 생산 라인은 18시간 동안 가동이 중단되었습니다. 근본 원인은? 3년 동안 문제없이 작동하던 스크류 공기 압축기가 하룻밤 사이에 갑자기 작동이 중단되었습니다.

통나무를 뽑았을 때 고온 경보가 작동했지만 열 센서는 비상 차단 회로에 연결되지 않았습니다. 압축기는 로터가 케이싱에 용접될 때까지 계속 작동했습니다.

그 사건은 기계 고장이 아니었습니다. 구성 실패였습니다.

수년에 걸쳐 나는 중동의 석유화학 현장부터 유럽의 식품 가공 공장에 이르기까지 전 세계에서 비슷한 이야기를 보아왔습니다. 공통 스레드는 압축기 유형인 경우가 거의 없습니다. 이는 거의 항상 실제 작동 압력과 관련된 안전 구성에 대한 감독입니다.

이 가이드는 이론적인 논문이 아닙니다. 실제 고장에서 도출된 실용적인 체크리스트입니다.스크류 공기 압축기, 고압 피스톤 및 원심 분리 장치를 갖추고 있으므로 특정 압력 범위에 적합한 보호 레이어를 일치시킬 수 있습니다.

저압 범위(최대 15bar / 220psi) - "단순" 시스템의 숨겨진 위험

이것은 가장 일반적인 압력 밴드이며,스크류 공기 압축기이 공간을 장악하고 있습니다. 이러한 시스템은 "표준"으로 인식되기 때문에 많은 운영자는 기본 보호만으로 충분하다고 가정합니다. 실제로는 세 가지 반복되는 공백이 있습니다.

1. 단순한 온도 스위치가 아닌 온도 논리

많은 기본 모델 스크류 압축기는 간단한 바이메탈 온도 스위치를 사용합니다. 120°C에서 작동하지만 그때쯤이면 오일이 이미 코크화되어 있습니다. 올바르게 구성된 스크류 공기 압축기에는 PLC의 소프트 알람뿐만 아니라 배선된 로직 인터록이 있는 PT100 RTD 센서가 포함되어야 합니다. 컨트롤러는 110°C에서 물리적으로 전원을 차단해야 하며 수동 재설정이 필요합니다. 이 단일 기능은 전 세계적으로 발생하는 조기 로터 고장의 70%를 방지합니다.

2. 오일 필터 전체의 차압 모니터링

막힌 오일 필터로 인해 베어링이 고갈됩니다. 대부분의 압축기 패키지는 최종 토출 압력만 모니터링합니다. 그러나 잘 지정된스크류 공기 압축기오일 필터 전체에 Delta-P 스위치가 있어야 합니다. 압력 차이가 2.5bar를 초과하면 바이패스 밸브가 열리고 여과되지 않은 오일이 순환하기 전에 컨트롤러가 서비스 경고를 표시해야 합니다. 이는 한 번의 정밀 검사를 피할 수 있는 저비용 추가 기능입니다.

3. 위상 보호 및 회전 검증

저는 인도네시아, 나이지리아, 브라질에서 역회전 손상을 목격했습니다. 항상 현장에 전원을 다시 연결한 후였습니다. 적절하게 구성된 스크류 압축기에는 회전이 잘못된 경우 시동을 물리적으로 방지하는 상순 릴레이가 포함되어야 합니다. 이는 선택 사항이 아닙니다. 이는 모든 구매 주문서에 지정되어야 하는 기본 계층입니다.

저압 작업의 경우 이러한 세 가지 보호 기능을 갖춘 트윈 로브 스크류 공기 압축기는 신뢰성과 안전성의 최상의 균형을 제공합니다. 가격 이점에 관계없이 배선된 열 및 위상 보호가 부족한 패키지는 허용하지 마십시오.

중압 범위(15~40bar / 220~580psi) - 피스톤 압축기의 열 폭포 관리

15bar를 넘자마자 시장은 다단계 피스톤 압축기로 전환됩니다. 여기서 안전 문제는 압력 억제만이 아니라 열 구배 관리입니다.

몇 년 전 저는 인도의 PET 프리폼 공장에서 발생한 화재를 조사했습니다. 2단 피스톤 압축기에서 인터쿨러가 막혔습니다. 2단계 토출 온도가 230°C까지 상승해 토출 밸브에 쌓인 탄소 침전물이 점화됐다. 불꽃이 크랭크케이스 안으로 다시 번쩍였습니다.

조사 결과 압축기는 최종 토출 온도만 모니터링한 것으로 나타났습니다. 중간 단계에는 독립적인 보호 기능이 없었습니다.

중압 피스톤 장치의 경우 타협할 수 없는 세 가지 안전 레이어를 권장합니다.

•  모든 압축 단계에서 독립적인 온도 모니터링.각 실린더 방전에는 자체 열전대가 있어야 하며 최종 콘센트뿐만 아니라 어떤 단계라도 설계 제한을 초과하는 경우 PLC는 종료를 트리거해야 합니다.
• 숨길 수 없는 표시기가 있는 기계식 안전 밸브.고압 서비스에서는 안전 밸브가 들어 올려 다시 안착될 수 있지만 완전히 닫히지 않아 미세 누출이 발생합니다. 리프팅 레버와 시각적 표시기로 밸브를 지정하면 작업자가 밸브가 완화되었는지 확인할 수 있습니다. 이는 원격 사이트나 무인 사이트에서 특히 중요합니다.
• 수동 백업을 통한 자동 응축수 배수.중압 압축에서는 습기가 불가피합니다. 자동 배수 실패 - 습한 환경에서 솔레노이드 코일이 타버리는 것을 보았습니다. 모든 자동 배수 장치는 매주 수동 점검을 위한 서면 절차와 함께 수동 차단 및 배수 밸브로 뒷받침되어야 합니다.

고압 범위(40 bar / 580 psi 이상) - API 표준을 기준으로 삼음

40bar를 초과하는 응용 분야(가스 충전소, 파이프라인 테스트 또는 고압 질소 부스팅)의 경우 안전 구성이 모범 사례에서 엔지니어링 코드로 전환됩니다. 이 분야에서는 스크류 공기 압축기가 거의 사용되지 않습니다. 피스톤 또는 다이어프램 장치가 대신합니다. 그러나 안전 원칙은 중복됩니다.

API 618(왕복식 압축기) 및 ASME B31.3 배관 요구 사항을 기반으로 모든 고압 패키지에 포함되어야 하는 사항은 다음과 같습니다.

1. 직렬로 이중 과압 보호.단일 릴리프 밸브로는 충분하지 않습니다. 구성에는 작동 압력보다 5% 높게 설정된 1차 릴리프 밸브와 8%로 설정된 2차 밸브가 포함되어 안전한 벤트 헤더로 배출됩니다. 이러한 중복성은 제가 미국에서 함께 일했던 두 공장의 치명적인 파열을 방지했습니다.

2. 진동 및 로드 낙하 모니터링.고압 피스톤 압축기는 상당한 기계적 스트레스를 받습니다. 나는 강력히 추천한다

•  라이더 링 마모를 감지하기 위한 각 크로스헤드 가이드의 근접 프로브
•  각 실린더 헤드의 진동 변환기(속도가 25mm/s를 초과하는 경우 종료 논리 포함)

3. 낮은 차단 기능을 갖춘 크랭크케이스 오일 압력.고압 서비스에서는 오일 압력이 베어링을 유지하고 용량 제어 언로더도 작동시킵니다. 운전자를 즉시 ​​차단하는 저유압 스위치는 필수입니다. 경고등이 아니라 물리적 차단 릴레이입니다.

원심 압축기 - 서지 보호는 직원 보호입니다

원심 압축기는 매우 빠른 속도로 작동하며 종종 대형 임펠러를 사용합니다. 가장 위험한 안전 상황은 과압이 아니라 서지입니다.

원심 압축기가 급상승하면 로터는 밀리초 단위로 수 밀리미터씩 축 방향으로 이동할 수 있습니다. 진동으로 인해 토출 배관이 파손될 수 있습니다. 나는 유럽의 한 화학 공장에서 10인치 스테인리스강 플랜지가 절단되는 급증 사건을 본 적이 있습니다.

원심 분리 장치의 경우 다음과 같은 안전 기능은 타협할 수 없습니다.

•  전용 고속 작동 블로우오프 밸브를 사용한 서지 방지 제어.밸브 응답 시간은 1초 미만이어야 합니다. 지정할 때 공급업체에 밸브 단계 응답 테스트 보고서를 요청하십시오. 제공할 수 없는 경우 위험 신호로 간주하세요.
•  축 위치 모니터링(스러스트 베어링 마모)샤프트 변위를 측정하는 두 개의 독립적인 근접 프로브를 설치해야 합니다. 축 이동이 0.3mm를 초과하는 경우(로터 설계에 따라 다름) 스러스트 베어링이 고장나기 전에 시스템이 제어된 종료를 시작해야 합니다.
• 벤트 흐름 모니터링 기능이 있는 건식 가스 씰입니다.위험한 가스를 사용하는 응용 분야의 경우 탠덤 건식 가스 씰이 표준입니다. 그러나 실제 안전은 누출 배출 유량계에 있습니다. 벤트 유량의 점진적인 증가는 씰 성능 저하를 나타내며 모니터링이 설치되고 추세가 파악되는 경우 몇 주 동안 조기 경고를 제공합니다.

세 가지 보편적인 안전 규칙 — 어떤 압축기 유형을 선택하든 상관없습니다.

호주 광산의 스크류 공기 압축기, 러시아 가스 시설의 피스톤 압축기, 독일 정유소의 원심 장치 등 제가 전 세계적으로 방문한 모든 현장에서 다음 세 가지 규칙이 적용되었습니다.

1.  압축기 배출구에 있는 수동 차단 밸브.전자 종료가 실패할 수 있습니다. 배출 플랜지의 물리적 볼 밸브 또는 게이트 밸브를 통해 운전자는 제어 시스템이 응답하지 않는 경우에도 긴급 상황 중에 압축기를 시스템에서 격리할 수 있습니다.
2. 윤활 시스템의 투시창.급유식 스크류 압축기의 경우 오일 회수 라인 투시창은 단순하고 간과되는 안전 장치입니다. 부하 작동 중에 오일 흐름이 보이지 않으면 오일 배출 라인이 막힌 것입니다. 이러한 시각적 확인이 없으면 압축기의 오일이 점차 손실되어 베어링이 고갈됩니다. 모든 급유식 스크류 공기 압축기에 사이트 글라스를 표준 항목으로 지정하는 것이 좋습니다.
3.  모든 압력 및 온도 센서에 대한 교정 기록입니다.나는 이것을 충분히 강조할 수 없다. 5°C 낮게 판독되는 센서는 전체 안전 구성을 무효화합니다. 공급업체가 국제 표준(ISO 17025)에 따라 추적 가능한 공장 교정 인증서를 제공하는지 확인하십시오. 또한 연간 재보정 일정을 계획하십시오. 이는 가장 비용 효과적인 단일 안전 투자입니다.

최종 선택 - 귀하의 의무에 따른 결정 매트릭스

새로운 압축기 스테이션에 대한 계획 단계에 있는 경우 현장 평가 중에 고객과 공유하는 단순화된 프레임워크는 다음과 같습니다.

이것이 중요한 이유 - 규정 준수를 넘어서

저는 6개 대륙에 걸쳐 압축기 시스템 관련 작업을 해왔습니다. 가장 성공적인 운영자는 안전 구성을 비용으로 간주하지 않습니다. 그들은 이를 가동 시간, 유지 관리 예측 가능성, 직원 신뢰 측면에서 배당금을 지급하는 보험으로 간주합니다.

적절한 열 및 필터 보호 기능을 갖춘 올바르게 구성된 스크류 공기 압축기는 잘못 구성된 장치보다 3~5년 더 오래 지속되며 계획되지 않은 정지가 40% 더 적습니다. 제대로 설치된 피스톤 압축기는 인터쿨러가 화재 위험이 되기 몇 주 전에 고장을 경고합니다. 서지 보호 원심 장치는 전체 20년 설계 수명 동안 배관을 손상되지 않게 유지합니다.

우리는 귀하가 올바른 일을 할 수 있도록 도와드립니다.

압축기실마다 다릅니다. 현장 주변 온도, 냉각수 품질, 사용 가능한 전력, 심지어 작동 습관까지 모두 최종 안전 구성에 영향을 미칩니다.

현재 평가 중이라면스크류 공기 압축기, 고압 피스톤 시스템 또는 특정 프로젝트를 위한 원심 장치에 대해 가스 유형, 필요한 압력, 유량 및 현장 조건과 같은 임무 매개변수를 공유하도록 초대합니다.

우리는 무료 안전 구성 검토를 제공할 것입니다:

•  제안된 패키지를 국제 표준(API, ASME, PED)과 비교하세요.
•  압력 범위와 관련된 보호 격차를 식별하십시오.
• 예상 ROI를 통해 특정 센서, 밸브 또는 제어 로직 업그레이드 권장

아래 문의양식을 이용하시거나 "Safety Config"라는 제목으로 다이렉트 메시지를 보내주세요.저는 각 요청을 직접 검토한 후 24시간 이내에 맞춤형 기술 노트로 답변해 드리겠습니다.
